气膜馆作为新兴的体育场馆建筑,在气膜网球馆、羽毛球气膜馆、气膜冰球馆、气膜室内篮球馆、气膜室内足球场等各类气膜球馆中得到广泛应用。我们作为专业气膜厂家,集设计、施工、造价于一体,是大型气膜综合体育馆建设单位。
气膜体育场馆简介
充气结构体育场馆是用特殊的建筑膜材做外壳,配备一套智能化的机电设备在场馆内部提供空气的正压把场馆主体支撑起来的一种建筑结构系统。一套完整的充气式场馆还包括了照明系统、门禁系统和机电系统等。
充气式场馆采用高强度、高柔性的薄膜材料为主要材料,利用密封空间内空气压力支撑原理,将膜材的外沿固定在地面基础或者屋面结构周边上,利用充气系统将大量空气送入场馆内部空间,当气膜内压力大于气膜外压力时,就产生一定的气压差,气膜内气体就能将膜材支撑起来覆盖在地面或者屋面上,形成大跨度的无梁无柱的建筑空间。
充气膜体育场馆特点
超大跨度
采用的膜材自重极轻,每平米自重1.0KG左右。利用气压来支撑不需要内部梁、柱,所以能够轻松实现100米以上的大跨度净空空间,这是传统建筑结构无法做到的。由于特殊的结构原理,导致在风载荷作用下,主要受力为上扬力。即使是在屋顶加层,也不会给原建筑增加承重。扩大了场馆的建造范围,有效利用场馆面积。
节能环保
表面涂有PVF或PVDF涂层的膜材具有较高的热反射率和散热率,并且热传导性较低,这极大程度上阻止太阳能进入室内。采用透光性质的膜材可以保证适当的自然漫散射光照明室内。采用三层保温系统,能耗仅为传统建筑的1/10-1/4,总节能70%以上。
高灵活性
膜体安装简单快捷,可以和其他常规结构建筑相连接。连接处均可进行气密性设计。充气式场馆基础处理简单,迁移的损耗非常小。拆装方便,可以很容易地建成季节性建筑。
绿色施工
在膜体的制作和施工过程中均没有建筑垃圾输出。现场无噪声,无环境污染,充气结构可实现以极少的资源消耗而获得极大的建筑空间。
高效通风
通风系统沿用了最科学的地面通风设计,采用置换通风原理,通风效能系数大大高于普通通风,在改善室内空气质量的同时,向内部提供超静气流,实现非常适合于室内活动的通风效果,不会对运动产生任何影响。可以根据建筑内的人数来设定通风次数,每小时8-26次的通风次数保证场馆内空气的绝对新鲜度。
高智能化
- 由PLC自动维护系统控制充气式场馆正常运行各项指标
- 中央控制系统根据外界风、雪环境变化自动调节场馆内部压力
- 人性化设计,新风、温度、灯光等根据内部使用变化进行调节
- 所有机电设备集成化设计,可实现远程控制
气膜体育馆工程原理
气压差
充气式场馆靠内外气压差来支撑整个建筑。由于材料的柔性和结构固有的有效性和弧形的体形,没有受弯、受扭和受压的构件。
高跨比
内部无需任何框架或梁柱支撑,跨度可以达到180米、高跨比一般为1:4-1:2,最高可达90米高。
压差无感
随着大气压的升高,其环境含氧量是递增的,因此气膜内外的气压差不仅不会对人体有任何不良的影响,反而会有助于人们从事运动活动或体力工作。通常室内外气压差为250Pa,约0.0025个大气压(相当于正常建筑1层与9层的气压差)。

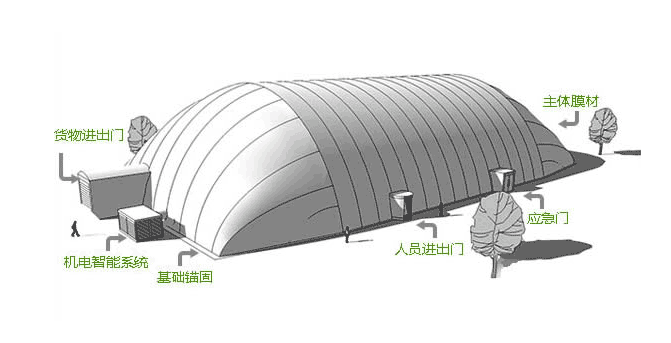

气膜运动场馆示意图

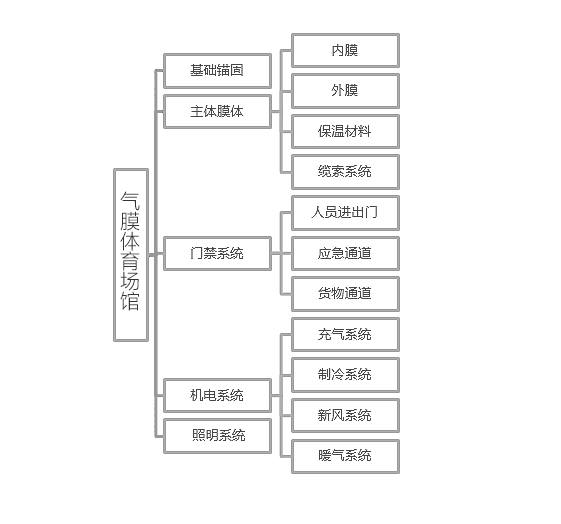

气膜馆系统组成
充气膜体育场馆安装流程
1.施工前准备
安装前对地面及基础进行预处理
2.主体膜材吊装
基础锚定后,对主体膜材进行吊装
3.主体膜材展开
对主体膜材平铺展开,做充气前准备
4.机电设备安装
主体膜材安装后,进行机电设备的安装调试
5.充气过程中
根据场馆体量不同,充气时间会有所不同
6.主体完工
充气完成后,对主体进行检查验收
充气膜体育馆规格参数
| 规格 | 宽度 | 长度 | 顶高 | 面积 |
|---|---|---|---|---|
| 50米跨度场馆 | 50米 | 100米 | 13米 | 5000㎡ |
| 60米跨度场馆 | 60米 | 120米 | 16米 | 7200㎡ |
| 70米跨度场馆 | 70米 | 140米 | 18米 | 9800㎡ |
| 80米跨度场馆 | 80米 | 160米 | 20米 | 12800㎡ |
常见问题解答
"我们以绿色装配式场馆建设为己任,为中国全民健身事业贡献力量。我们的产品和服务得到了多家体育俱乐部、大学院校、中小学校和企事业单位的认可和赞誉。我们承诺为客户提供优质的产品和完善的服务,让每一个气膜场馆都成为当地的标杆项目。"
气膜场馆应用领域
气膜结构场馆因其独特的优势,广泛应用于以下领域:

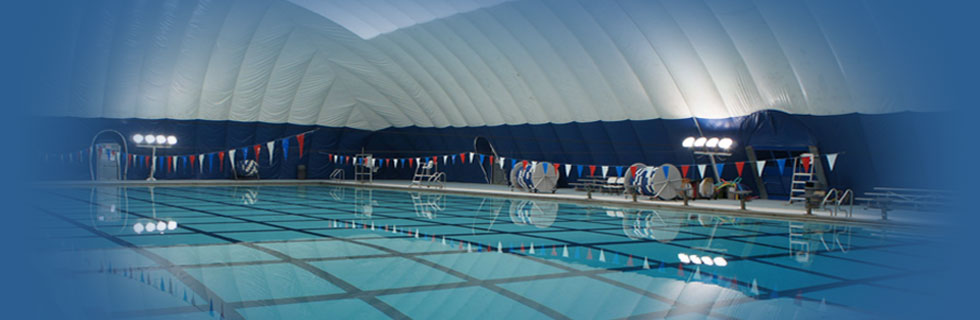

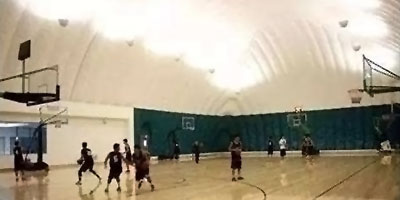

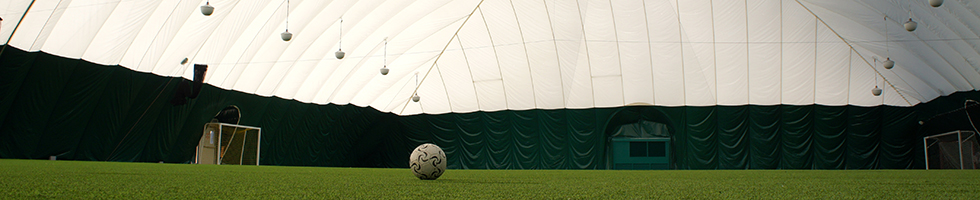

- 体育运动场馆:羽毛球馆、网球馆、篮球馆、足球场、冰球馆、游泳馆等
- 健身运动中心:综合健身馆、瑜伽馆、健身房等
- 体育训练基地:专业训练馆、运动员训练中心等
- 学校体育设施:大中小学室内体育场馆、运动中心等
- 商业娱乐设施:儿童乐园、室内游乐场、水上乐园等
- 仓储物流设施:大型仓库、物流中心、工业厂房等
总结
气膜体育场馆作为一种创新的建筑形式,具有超大跨度、节能环保、施工快捷、高智能化、绿色施工等传统建筑无法比拟的优势。我们将继续秉承"为客户创造价值"的服务理念,凭借丰富的经验和专业的技术团队,为中国的体育事业发展添砖加瓦,为广大客户提供更优质、更环保、更经济的体育场馆建设解决方案。
